Les lois fondamentales du courant électrique
I) Circuit électrique
G: Générateur (qui permet de fournir l'énergie électrique)
R: Récepteur (qui recois l'énergie fournie par le générateur)
K: Interrupteur (qui permet d'ouvrir ou de fermer le circuit)
Remarque: Un dipole est un élément à deux bornes.
II) Définitions:
1) Noeud:
On appelle noeud la connexion d'au moins 3 dipoles différents (les points M et N).
2) Branche:
On appelle branche une partie du circuit entre 2 noeuds.
Ici, on peut voir 3 branches:
-M;R3;R4;N
-M;R2;N
-M;R1;G;N
3) Maille:
On appelle maille un contour fermé.
Exemple: M;R2;N;R4;R3;M
III) Courant électrique:
1) Nature:
C'est un ensemble d'électrons circulant dans un circuit fermé et formant ainsi du courant électrique.
2) Sens du courant électrique:
Le courant électrique est de sens opposé au électrons.
3) Mesure du courant électrique:
L'unité du courant électrique est l'ampère (A), on la mesure avec un ampèremètre.
Un ampèremètre se branche en série.
4) Quantité d'électricité:
Définition: C'est le courant électrique qui circule dans un conducteur pendant une durée T.
IV) Loi des noeuds:
La somme des intensités des courants qui rentrent dans un noeud est égal à la somme des intensités qui en sort.
Remarque: Généralité de la loi des noeuds: La loi des noeuds peu etre utilisé par rapport à la portion des circuits.
V) Loi des mailles:
1) Différence de potentiel (DDP)
UBA = -UAB
UAB = -UBA
2) Mesure de la tension:
DDP et le potentiel sont exprimés en volt (V). On utilise un voltmètre branché en dérivation.
3) Loi des mailles:
Loi: On choisi un sens de parcours, la somme des tensions algébriques est égal à 0, si la tension est dans le même sens que le sens de parcours, alors elle est positive, sinon elle est négative.
VI) Dipole actif t dipole passif:

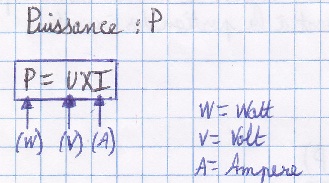

1) Puissance mise en jeu:
P se mesure par un wattmètre.
2) Dipole passif:
Un dipole passif est un dipole ou y=f(x) passant par l'origine.
3) Dipole actif:
Un dipole actif est un dipole ou y=f(x) ne passant pas par l'origine.
